El frío de la sabana bogotana a las 2:00 a.m. se siente menos cuando la carretera está clara, pero el Suzuki Swift 2025 sufre del mismo mal crónico que sus antecesores: una luz amarilla y anémica. Instalar un relé de 12V y 40A, tipo Bosch de 5 pines, directamente en el arnés de las farolas cambia esta realidad en veinte minutos. El olor a plástico caliente del aislamiento viejo y el chasquido metálico al ajustar el cable de tierra contra el chasis confirman que estás saltando la restricción de fábrica.
La caída de voltaje desde la caja de fusibles original debilita los faros halógenos, convirtiendo los 12 voltios teóricos en apenas 10.5 al llegar a la bombilla. Usar este relé garantiza que el tungsteno queme a la temperatura de diseño original sin derretir el cableado del habitáculo. Poner el dispositivo de potencia actúa como una autopista directa, evitando los embotellamientos eléctricos del panel central.
La lógica detrás de la luz tenue y el mito del LED
Cambiar los bombillos de fábrica por luces LED chinas de 150.000 pesos es el reflejo condicionado de todo conductor moderno frente a la oscuridad. Pero poner un foco de alta tecnología en un circuito con déficit de corriente es como intentar apagar un incendio forestal usando una manguera de jardín estrangulada. La energía simplemente no llega con la presión necesaria para hacer funcionar los diodos correctamente.
Los cables de fábrica del Swift, y de la mayoría de compactos modernos, tienen un calibre mínimo calculado para ahorrar gramos de cobre por vehículo. Esto genera resistencia térmica severa. Al depender del interruptor en la columna de dirección para mandar toda la carga a las luces frontales, se pierde capacidad lumínica en el camino. Un arnés de relés independiente engaña al sistema: usa la poca corriente del mando original solo como señal de activación leve, tomando el músculo real directamente de la batería plomo-ácido.
El plano de instalación directo al chasis
Roberto Cárdenas, un electricista automotriz veterano en el barrio 7 de Agosto en Bogotá, ha estado corrigiendo esta deficiencia desde las versiones 2010. Su método elimina el riesgo absoluto de derretir el plástico del volante por sobrecarga térmica. Al conectar el circuito de potencia, notarás que los filamentos brillan con un tono blanco cálido instantáneo.

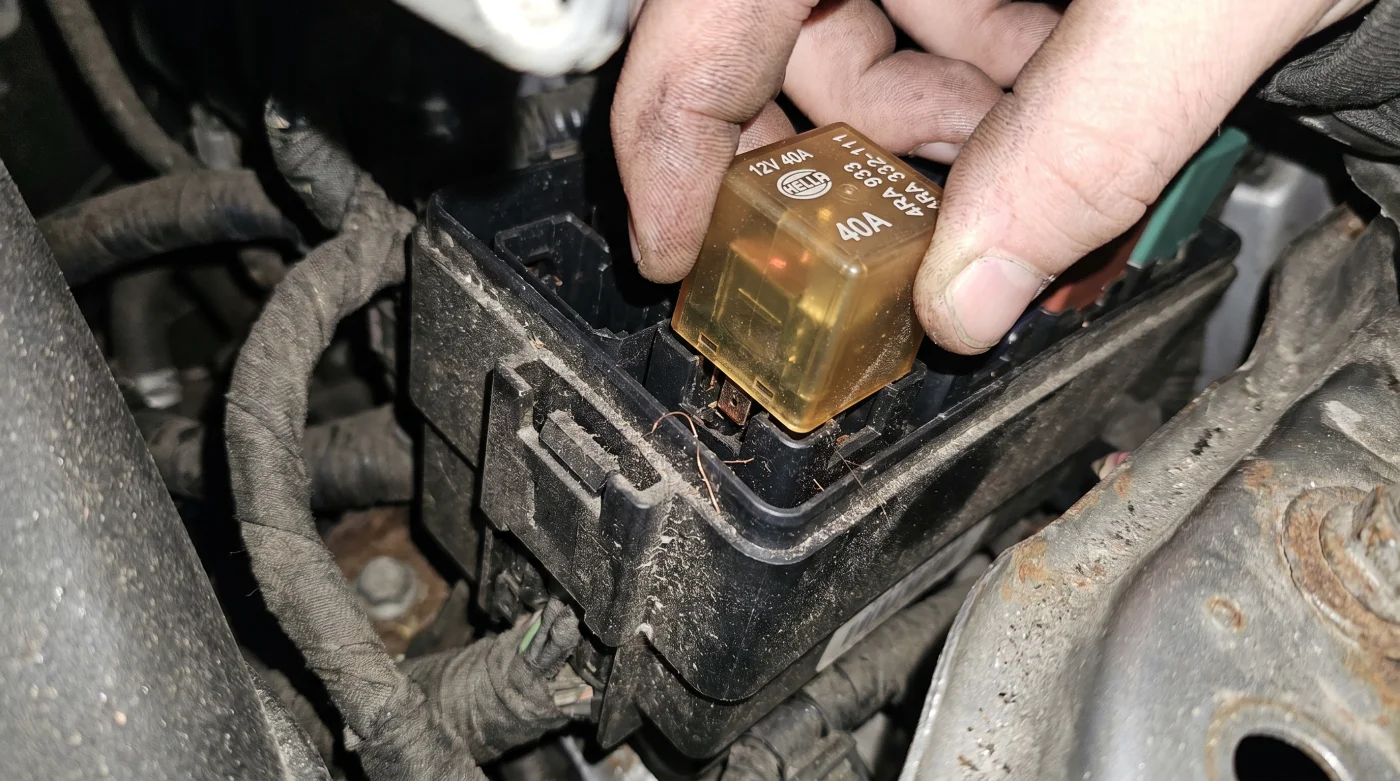

Primero, desconecta el borne negativo de la batería usando una llave de 10 mm. Localiza el terminal positivo de la farola H4 del lado del conductor; este conector original ahora solo servirá para darle la señal de encendido al pin 86 del relé. Fija la carcasa de 40A en un tornillo libre cerca al guardabarros metálico. El contacto 85 debe ir sólidamente conectado a este punto de tierra para cerrar el circuito sin ruidos parásitos. Tiende un cable rojo número 12 directo desde el borne positivo de la batería, instalando un portafusibles aéreo con un fusible de 30A, y conéctalo al terminal 30. Ese es el seguro eléctrico real para evitar cortocircuitos masivos. Finalmente, conecta el terminal 87 a la línea de alimentación de tus farolas. Verás un destello intenso y parejo al probar.
- Nissan Versa 2025 recupera aceleración urbana limpiando esta válvula lateral
- Renault Kardian 2025 esconde su mejor amortiguación bajando esta presión
- Volkswagen Taos 2025 frena el desgaste interior aplicando esta silicona
- Racing TC2000 Colombia altera la reglamentación prohibiendo estas llantas deportivas
- Toyota Corolla Cross reduce el consumo desactivando esta carga regenerativa
- Renault Duster triplica refrigeración del motor retirando este deflector plástico
- Chevrolet Tracker 2025 elimina vibraciones del volante ajustando este soporte
- Wang Chuanfu confirma fábrica automotriz cancelando importaciones de estas camionetas
- BYD Shark 2025 mejora su tracción todoterreno calibrando este sensor
- BYD Shark 2025 desploma ventas de gasolina confirmando este beneficio arancelario.
Fricción mecánica y ajustes de contingencia
El problema más habitual al instalar relés de alta capacidad ocurre por la corrosión microscópica en los puntos de masa. Si notas que la intensidad lumínica parpadea o disminuye cuando el motor está en ralentí, por debajo de las 800 RPM en el semáforo, la conexión al chasis está sucia o mal ajustada.
| El Error Común | El Ajuste Profesional | El Resultado |
|---|---|---|
| Atornillar la masa sobre carrocería pintada | Lijar hasta el metal desnudo y aplicar grasa dieléctrica | Cero caídas de tensión en semáforos |
| Dejar el cableado positivo tensado y suelto | Dejar 5 cm de holgura y usar fundas corrugadas | Evita fracturas por vibración del bloque |
| Aislar empalmes con cinta adhesiva barata | Sellar los terminales con tubo termorretráctil con adhesivo | Impermeabilidad total frente a lavados a presión |
Para el purista de la estética de motor: si no quieres alterar la apariencia del compartimiento, oculta la caja de relés detrás del protector plástico del paso de rueda, usando soportes recubiertos en goma. Para soluciones rápidas en carretera, siempre es vital mantener un relé de repuesto en la guantera; si el contacto interno se fusiona por el uso continuo, cambiar la pieza cuadrada te toma diez segundos y evita conducir a ciegas bajando por La Línea.
Visión a largo plazo sobre el control nocturno
Intervenir el cableado primario de un carro recién sacado del concesionario genera fricción mental y dudas de taller. El manual del propietario impone un respeto técnico casi intimidatorio para cualquier conductor común. Sin embargo, aceptar componentes eléctricos subdimensionados por temor a reclamos de garantía significa limitar tus propios reflejos visuales a 80 kilómetros por hora.
El asfalto oscuro, las marcas borradas y la lluvia en las vías nacionales exigen un flujo luminoso que los estándares globales de ensamblaje masivo rara vez cubren de origen. Modificar la alimentación de corriente te devuelve el control del camino. No se trata de instalar reflectores deslumbrantes ilegales en la vía, sino de asegurar que la ingeniería del halógeno reciba el alimento eléctrico matemáticamente exacto para proyectar luz continua, brindándote tranquilidad mecánica y segundos vitales de anticipación visual ante cualquier obstáculo en la penumbra.
Preguntas frecuentes sobre la actualización eléctrica
¿Anula esta modificación la garantía del sistema eléctrico del motor?
Si modificas el cableado original cortándolo, los concesionarios rechazarán intervenciones. Usa adaptadores de cerámica H4 tipo puente para instalar el circuito de forma totalmente reversible.¿Qué pasa si instalo bombillos de 100W sin usar este puente?
Derretirás el polímero del conector de la farola y quemarás irremediablemente los contactos de la palanca de luces. La resistencia adicional genera temperaturas que el calibre 16 original no logra disipar a tiempo.¿Funciona esta misma técnica para luces antiniebla o exploradoras?
El principio termodinámico es idéntico para cualquier fuente de luz halógena de alta demanda frontal. Solo necesitas reajustar el amperaje de protección según el consumo total medido en vatios de las unidades inferiores.¿Cuánto cuesta implementar este circuito en un taller en Colombia?
Los componentes físicos rondan los 45.000 pesos colombianos en almacenes de autopartes locales. Es una inversión minúscula frente a los 200.000 que cobran por focos genéricos que no solucionan el déficit de voltaje raíz.¿Requiere algún mantenimiento especial durante el transcurso del año?
Basta con inspeccionar el fusible de seguridad y las bases del relé cada 10.000 km recorridos. Limpiar las terminales expuestas con limpiador de contactos evitará el sarro verde y mantendrá el flujo constante.
